محاسبه وزن آهن آلات

محاسبه وزن میلگرد

محاسبه آنلاین وزن میلگرد

با ابزار آنلاین و دقیق آهن ثمین، وزن هر شاخه میلگرد را بر اساس سایز و طول مورد نظر، به سرعت محاسبه کنید.

وزن میلگرد: معیاری برای سنجش هزینه و ایمنی

وزن میلگرد یکی از آن عددهای کلیدی در دنیای فولاد و ساختمان است که مستقیماً به دو مورد از بزرگترین دغدغه‌های هر پروژه‌ای گره خورده است: بودجه و ایمنی. یک مهندس حرفه‌ای یا یک خریدار هوشمند، به‌خوبی می‌داند که محاسبه دقیق وزن، تنها برای تعیین قیمت در فاکتور نیست، بلکه یک اقدام فنی و یک ضرورت مهندسی برای تضمین کیفیت و پایداری سازه است.

چرا محاسبه دقیق وزن میلگرد یک اقدام ضروری است؟

نادیده گرفتن این پارامتر می‌تواند شما را با چالش‌های غیرمنتظره‌ای روبرو کند:

  • مدیریت هوشمندانه هزینه‌ها: قیمت تمام شده میلگرد بر اساس وزن آن محاسبه می‌شود. با دانستن وزن دقیق هر شاخه، می‌توانید به راحتی وزن کل بار مورد نیاز (وزن بندیل) را محاسبه کرده، بودجه‌بندی دقیقی انجام دهید و هنگام تحویل بار، فاکتور ارائه شده را با وزن واقعی محموله تطبیق دهید. این کار جلوی هرگونه ضرر مالی احتمالی را می‌گیرد.
  • تضمین ایمنی و اجرای دقیق مهندسی: مهندسان سازه، نقشه‌های اجرایی را بر اساس مشخصات فنی و وزن استاندارد میلگردها طراحی می‌کنند. استفاده از میلگردهایی با وزن کمتر از استاندارد، مقاومت سازه را کاهش داده و می‌تواند در آینده خطرات جبران‌ناپذیری به همراه داشته باشد.
  • کنترل کیفیت و اصالت کالا: ساده‌ترین و سریع‌ترین راه برای بررسی کیفیت یک شاخه میلگرد، محاسبه وزن آن و مقایسه‌اش با جدول اشتال است. اگر وزن محاسبه شده تفاوت زیادی با عدد استاندارد داشته باشد، احتمالاً محصول از کیفیت مطلوبی برخوردار نیست یا توسط یک تولید‌کننده نامعتبر عرضه شده است.
  • برنامه‌ریزی دقیق برای حمل‌ونقل: ظرفیت بارگیری وسایل حمل‌ونقل محدود است. محاسبه وزن کل سفارش به شما کمک می‌کند تا وسیله نقلیه مناسب را انتخاب کرده و هزینه‌های لجستیک پروژه را به‌درستی مدیریت کنید.

جدول وزن استاندارد میلگرد

در جدول زیر، وزن استاندارد هر متر و وزن هر شاخه ۱۲ متری از سایزهای پرکاربرد میلگرد آورده شده است. این جدول برای محاسبات سریع و استعلام قیمت بسیار کاربردی است.

سایز (قطر اسمی) (mm) وزن هر متر (kg/m) وزن شاخه ۱۲ متری (kg)
80.3954.74
100.6177.4
120.88810.66
141.2114.52
161.5818.96
18224
202.4729.64
222.9835.76
253.8546.2
284.8357.96
326.3175.72

فرمول محاسبه وزن میلگرد

رایج‌ترین و ساده‌ترین فرمول برای محاسبه وزن یک متر میلگرد در کارگاه‌های ساختمانی به شرح زیر است:

وزن یک متر میلگرد (به کیلوگرم) = (قطر × قطر) / 162

برای مثال، وزن یک متر میلگرد با سایز ۱۶ به این صورت محاسبه می‌شود:

(16 × 16) / 162 = 256 / 162 ≈ 1.58 کیلوگرم

بنابراین، یک شاخه ۱۲ متری از این میلگرد حدود ۱۸.۹۶ کیلوگرم وزن خواهد داشت.

عوامل تأثیرگذار بر وزن میلگرد

  • کارخانه سازنده: هرچند تمام تولیدکنندگان معتبر مانند ذوب آهن اصفهان یا فولاد کویر کاشان موظف به رعایت استانداردهای ملی هستند، اما ممکن است در وزن محصولاتشان تفاوت‌های جزئی ناشی از خط تولید وجود داشته باشد.
  • تلرانس وزنی: طبق استاندارد ملی ایران، مقداری تلرانس یا اختلاف جزئی بین وزن واقعی میلگرد و وزن اسمی آن مجاز است. جدول زیر، محدوده تلرانس مجاز و حداقل وزن قابل قبول برای هر سایز را نشان می‌دهد که برای کنترل کیفی بار در هنگام تحویل، بسیار مهم است.

جدول کنترل وزن میلگرد

سایز (قطر اسمی) (mm) وزن اسمی هر متر (kg/m) تلرانس مجاز (%) حداقل وزن مجاز هر متر (kg/m)
80.395± 6%0.371
100.617± 5%0.586
120.888± 5%0.844
141.21± 5%1.15
161.58± 4.5%1.51
182± 4.5%1.91
202.47± 4.5%2.36
222.98± 4.5%2.85
253.85± 4.5%3.68
284.83± 4.5%4.61
326.31± 4.5%6.03

جدول اشتال مهندسی میلگرد

برای مهندسان و طراحان سازه، اطلاعات فنی بیشتری فراتر از وزن مورد نیاز است. جدول اشتال این اطلاعات تخصصی را ارائه می‌دهد.

قطر (mm) سطح مقطع (cm²) وزن یک متر (kg/m) اساس مقطع (W) (cm³) سطح جانبی در متر (U) (cm²/m)
80.5030.3950.0525.13
100.7850.6170.09831.41
121.130.8880.1737.7
141.541.210.26943.98
162.011.580.40250.26
182.5420.57256.55
203.142.470.78562.83
223.82.981.0469.11
254.913.851.5378.54
286.164.832.1587.96
328.046.313.21100.53

محاسبه وزن تیرآهن

محاسبه آنلاین وزن تیرآهن

محاسبه دقیق وزن تیرآهن، یکی از مهم‌ترین مراحل در برآورد هزینه و تضمین ایمنی سازه است. با ابزار آنلاین آهن ثمین، وزن انواع تیرآهن را بر اساس اطلاعات مربوط به آن مانند ارتفاع و عرض بال، به سرعت و با دقت بالا محاسبه کنید. این ابزار به شما وزن دقیق را می‌دهد؛ اما برای یک محاسبه صحیح، اولین قدم شناخت نوع تیرآهنی است که با آن سروکار دارید.

راهنمای جامع انواع تیرآهن و وزن آن‌ها

تیرآهن به عنوان اسکلت اصلی سازه‌های فولادی، در اشکال و استانداردهای مختلفی تولید می‌شود. اولین و مهم‌ترین قدم برای محاسبه صحیح وزن، شناخت دقیق نوع تیرآهنی است که قصد خرید یا استفاده از آن را دارید، زیرا وزن هر کدام به طور قابل توجهی با دیگری متفاوت است. در ادامه به بررسی تخصصی چهار نوع اصلی تیرآهن می‌پردازیم.

۱. تیرآهن IPE (استاندارد اروپایی - I-Beam)

این نوع، رایج‌ترین و پرمصرف‌ترین تیرآهن در بازار ایران و اروپاست. مشخصه اصلی آن که باعث می‌شود به آن "تیرآهن I شکل" بگویند، یکنواخت و موازی بودن سطوح داخلی و خارجی بال‌های آن است. این تیرآهن‌ها به دلیل طراحی بهینه، بهترین گزینه برای استفاده به عنوان تیرهای اصلی و فرعی در سقف‌ها و به عنوان عضو در خرپاها هستند.

سایز (نشان) ارتفاع (h) (mm) عرض بال (b) (mm) ضخامت جان (t w) (mm) ضخامت بال (t f) (mm) وزن هر متر (kg/m) وزن شاخه ۱۲ متری (kg)
IPE 120120644.46.310.4124.8
IPE 140140734.76.912.9154.8
IPE 1601608257.415.8189.6
IPE 180180915.3818.8225.6
IPE 2002001005.68.522.4268.8

۲. تیرآهن هاش یا IPB (بال پهن - H-Beam)

تیرآهن هاش که به دلیل سطح مقطع H شکل خود به این نام خوانده می‌شود، دارای بال‌هایی پهن‌تر و تقریباً برابر با ارتفاع خود است. این طراحی منحصر به فرد، مقاومت فوق‌العاده‌ای در برابر نیروهای فشاری و خمشی ایجاد کرده و آن را به بهترین گزینه برای ساخت ستون‌های باربر تبدیل می‌کند. تیرآهن هاش در دو نوع اصلی تولید می‌شود:

  • هاش سبک (HEA یا IPBL): دارای ضخامت کمتری در جان و بال‌هاست.
  • هاش سنگین (HEB یا IPBV): سنگین‌تر بوده و برای تحمل بارهای بسیار سنگین طراحی شده است.
سایز (نشان) ارتفاع (h) (mm) عرض بال (b) (mm) ضخامت جان (t w) (mm) ضخامت بال (t f) (mm) وزن هر متر (kg/m) وزن شاخه ۱۲ متری (kg)
HEA 100 (سبک)961005816.7200.4
HEB 100 (سنگین)10010061020.4244.8
HEA 160 (سبک)1521606930.4364.8
HEB 160 (سنگین)16016081342.6511.2
HEA 200 (سبک)1902006.51042.3507.6
HEB 200 (سنگین)20020091561.3735.6

۳. تیرآهن INP

مشخصه اصلی تیرآهن INP که آن را از نوع IPE متمایز می‌کند، شیب‌دار بودن سطوح داخلی بال‌ها است. به این معنا که ضخامت بال در نزدیکی جان تیرآهن حداکثر بوده و هرچه به سمت لبه‌ها می‌رویم، به تدریج کاهش می‌یابد. این استاندارد که بیشتر در روسیه و چین رایج است، در بازار ایران کمتر یافت می‌شود اما شناخت آن برای جلوگیری از خطا در محاسبات ضروری است، زیرا وزن آن با تیرآهن IPE هم‌سایز خود متفاوت است.

سایز (نشان) ارتفاع (h) (mm) عرض بال (b) (mm) ضخامت جان (t w) (mm) ضخامت بال (t f) (mm) وزن هر متر (kg/m) وزن شاخه ۱۲ متری (kg)
INP 120120585.17.711.1133.2
INP 140140665.78.714.3171.6
INP 160160746.39.717.9214.8
INP 180180826.910.721.9262.8
INP 200200907.511.726.2314.4

۴. تیرآهن لانه‌زنبوری (CPE)

این تیرآهن‌ها از برش زیگزاگی (شش‌ضلعی) جان یک تیرآهن معمولی (معمولاً IPE) و جوشکاری مجدد دو نیمه به یکدیگر ساخته می‌شوند. هدف از این کار، ایجاد تیری با ارتفاع بیشتر و در نتیجه مقاومت خمشی بالاتر، بدون افزایش وزن اولیه است.

نکته کلیدی در محاسبه وزن: از آنجایی که در این فرآیند هیچ فولادی کم یا زیاد نمی‌شود، وزن یک تیرآهن لانه‌زنبوری دقیقاً برابر با وزن تیرآهن مادر است که از آن ساخته شده. برای مثال، وزن هر متر از یک تیرآهن لانه‌زنبوری که از برش IPE 18 ساخته شده، همان ۱۸.۸ کیلوگرم است.

روش استاندارد و مثال‌های محاسبه وزن

همانطور که اشاره شد، مرجع اصلی برای وزن تیرآهن، جداول استاندارد اشتال است و فرمول کلی به این صورت است:

وزن کل شاخه (کیلوگرم) = طول شاخه (متر) × وزن استاندارد یک متر

۱. محاسبه وزن تیرآهن IPE

مثال: محاسبه وزن یک شاخه ۱۲ متری تیرآهن IPE 18

مشخصات استاندارد این تیرآهن:

  • ارتفاع (h): ۱۸۰ میلی‌متر
  • عرض بال (b): ۹۱ میلی‌متر
  • ضخامت جان (tw): ۵.۳ میلی‌متر
  • ضخامت بال (tf): ۸.۰ میلی‌متر

مقادیر محاسبه:

وزن استاندارد هر متر: ۱۸.۸ کیلوگرم

طول شاخه: ۱۲ متر

نتیجه: ۱۸.۸ × ۱۲ = ۲۲۵.۶ کیلوگرم

۲. محاسبه وزن تیرآهن INP

مثال: محاسبه وزن یک شاخه ۱۲ متری تیرآهن INP 16

مشخصات استاندارد این تیرآهن:

  • ارتفاع (h): ۱۶۰ میلی‌متر
  • عرض بال (b): ۷۴ میلی‌متر
  • ضخامت جان (tw): ۶.۳ میلی‌متر
  • ضخامت بال (tf): ۹.۷ میلی‌متر

مقادیر محاسبه:

وزن استاندارد هر متر: ۱۷.۹ کیلوگرم

طول شاخه: ۱۲ متر

نتیجه: ۱۷.۹ × ۱۲ = ۲۱۴.۸ کیلوگرم

۳. محاسبه وزن تیرآهن هاش (HEB)

مثال: محاسبه وزن یک شاخه ۱۲ متری تیرآهن هاش سنگین HEB 20

مشخصات استاندارد این تیرآهن:

  • ارتفاع (h): ۲۰۰ میلی‌متر
  • عرض بال (b): ۲۰۰ میلی‌متر
  • ضخامت جان (tw): ۹.۰ میلی‌متر
  • ضخامت بال (tf): ۱۵.۰ میلی‌متر

مقادیر محاسبه:

وزن استاندارد هر متر: ۶۱.۳ کیلوگرم

طول شاخه: ۱۲ متر

نتیجه: ۶۱.۳ × ۱۲ = ۷۳۵.۶ کیلوگرم

کاربردهای محاسبه وزن در پروژه‌های ساختمانی و صنعتی

دانستن وزن دقیق تیرآهن در مراحل مختلف یک پروژه کاربرد دارد:

  • در مرحله طراحی و برآورد: مهندسان با استفاده از وزن استاندارد، بهترین و به‌صرفه‌ترین سایز تیرآهن را برای تحمل بارهای وارده انتخاب کرده و بودجه اولیه پروژه را با دقت بالایی تخمین می‌زنند.
  • در مرحله خرید و کنترل کیفی: پس از خرید، می‌توان با محاسبه وزن یک شاخه از محموله و مقایسه آن با جدول اشتال، از اصالت و کیفیت محصول اطمینان حاصل کرد و فاکتور صادر شده را راستی‌آزمایی نمود.
  • در مرحله اجرا و نصب: برای انتخاب جرثقیل با ظرفیت مناسب جهت جابجایی و نصب تیرها در ارتفاع، و همچنین برای برنامه‌ریزی دقیق لجستیک و حمل‌ونقل، اطلاع از وزن دقیق هر شاخه ضروری است.

شناخت نوع تیرآهن اولین و مهم‌ترین قدم در محاسبه صحیح وزن آن است. محاسبه دقیق این پارامتر، ضامن ایمنی سازه، کنترل هزینه‌ها و موفقیت پروژه شما خواهد بود.

محاسبه وزن لوله

محاسبه آنلاین وزن لوله فولادی

با ابزار آنلاین و دقیق آهن ثمین، وزن انواع لوله‌های فولادی را بر اساس قطر و ضخامت، به سرعت محاسبه کنید. این ابزار به شما وزن دقیق را می‌دهد؛ اما درک تفاوت‌های وزنی در انواع لوله، کلید انتخاب صحیح برای پروژه شماست.

وزن لوله فولادی: عاملی کلیدی در تحمل فشار و مدیریت هزینه

لوله فولادی یکی از پرکاربردترین مقاطع در صنایع مختلف از جمله نفت و گاز، پتروشیمی، آب و فاضلاب، کشاورزی و ساختمان‌سازی است. وظیفه اصلی این مقطع، انتقال سیالات و یا ایفای نقش سازه‌ای است. در هر دو کاربرد، وزن لوله یک پارامتر فنی و اقتصادی بسیار مهم به شمار می‌رود. وزن، به‌طور مستقیم با ضخامت و گوشت لوله در ارتباط است و این ضخامت، تعیین‌کننده میزان فشاری است که لوله می‌تواند تحمل کند.

علاوه بر این، قیمت لوله نیز مستقیماً بر اساس وزن آن محاسبه می‌شود. بنابراین، محاسبه دقیق وزن به شما کمک می‌کند تا هم از نظر فنی بهترین گزینه را انتخاب کنید و هم هزینه‌های پروژه خود را به صورت هوشمندانه مدیریت نمایید.

انواع لوله فولادی و اهمیت محاسبه وزن در هر کدام

لوله‌های فولادی بر اساس روش تولید، کاربرد و مشخصات فنی به دسته‌های مختلفی تقسیم می‌شوند. محاسبه دقیق وزن در تمام این انواع اهمیت دارد، اما دلیل این اهمیت در هر کدام می‌تواند منحصر به فرد باشد.

  • لوله مانیسمان (Seamless Pipe): این لوله‌ها از یک شمش فولادی یکپارچه و بدون هیچ‌گونه درز جوشی ساخته می‌شوند. این ویژگی باعث مقاومت بسیار بالای آن‌ها در برابر فشار و دما می‌شود. در این لوله‌ها، وزن دقیق تضمین‌کننده ضخامت استاندارد و در نتیجه، توانایی تحمل فشار در خطوط انتقال نفت، گاز و پتروشیمی است.
  • لوله گازی (Gas Pipe): این لوله‌ها که برای انتقال گاز شهری و صنعتی استفاده می‌شوند، باید از استانداردهای ایمنی بسیار سختگیرانه‌ای (مانند استاندارد API) پیروی کنند. وزن در این مقاطع یک پارامتر ایمنی حیاتی است، زیرا به طور مستقیم ضخامت و توانایی لوله در جلوگیری از نشت یا ترکیدگی تحت فشار گاز را مشخص می‌کند.
  • لوله اسپیرال (Spiral Welded Pipe): این لوله‌ها از ورق‌های فولادی با جوش مارپیچ تولید می‌شوند و معمولاً در قطرهای بسیار بزرگ برای خطوط اصلی انتقال آب یا به عنوان شمع در فونداسیون پروه‌ها کاربرد دارند. محاسبه وزن در این نوع لوله برای برآورد هزینه پروژه‌های عظیم و همچنین محاسبه مقاومت باربری آن در کاربردهای سازه‌ای ضروری است.
  • لوله صنعتی (Industrial Pipe): این عبارت، طیف گسترده‌ای از لوله‌های سنگین و مقاوم را که در ساخت ماشین‌آلات، سازه‌های صنعتی و سیستم‌های هیدرولیک به کار می‌روند، توصیف می‌کند. در این کاربردها، وزن دقیق به طراحی مهندسی دقیق قطعات و اطمینان از استحکام مکانیکی لوله در برابر تنش و ارتعاشات صنعتی کمک می‌کند.
  • لوله جدار چاه (Casing Pipe): این لوله‌ها برای مستحکم‌سازی دیواره چاه‌های عمیق آب، نفت یا گاز به کار می‌روند تا از ریزش دیواره جلوگیری کنند. وزن لوله جدار چاه، شاخص اصلی مقاومت آن در برابر فشارهای خارجی خاک و سنگ است و محاسبه دقیق آن برای تضمین پایداری چاه یک اصل جدایی‌ناپذیر است.
  • لوله داربستی (Scaffolding Pipe): این لوله‌ها که معمولاً در سایز استاندارد یک و نیم اینچ (1.5 اینچ) تولید می‌شوند، برای ساخت سازه‌های موقت داربست کاربرد دارند. وزن استاندارد در این لوله‌ها یک الزام ایمنی است. وزن مناسب، تضمین می‌کند که داربست توانایی تحمل وزن کارگران، مصالح و بارهای وارده را دارد و از حوادث ناگوار جلوگیری می‌کند.
  • لوله مبلی (Furniture Pipe): این لوله‌ها که به لوله‌های سبک یا روغنی نیز معروفند، دارای ضخامت کم، وزن پایین و ظاهری براق هستند. در صنایعی مانند مبلمان، خودروسازی و لوازم خانگی که تولید به صورت انبوه است، محاسبه دقیق وزن برای کنترل هزینه‌های تولید در مقیاس بزرگ بسیار حیاتی است.
  • لوله گالوانیزه (Galvanized Pipe): این لوله‌ها با یک لایه فلز روی پوشانده شده‌اند تا در برابر خوردگی مقاوم باشند. محاسبه وزن در این نوع، دو هدف دارد: اول، اطمینان از ضخامت و استحکام لوله پایه؛ و دوم، تخمین کیفیت و ضخامت پوشش گالوانیزه که بر طول عمر لوله تأثیر مستقیم دارد.

فرمول محاسبه وزن لوله

فرمول صحیح و دقیق برای محاسبه وزن یک متر لوله فولادی به شرح زیر است:

وزن لوله (کیلوگرم) = طول لوله (m) ⨯ (قطر خارجی - ضخامت) × ضخامت × 0.0246615

در این فرمول:

  • قطر خارجی: قطر بیرونی لوله بر حسب میلی‌متر است.
  • ضخامت: ضخامت دیواره لوله بر حسب میلی‌متر است.
  • 0.024649: عدد ثابت مهندسی است که از ضرب چگالی آهن (7.85) در عدد پی (3.14) تقسیم بر 1000 به‌دست آمده است. تمام ابزارهای آنلاین و جداول استاندارد در فرمول محاسبه وزن لوله بر اساس این عدد کار می‌کنند.
  • طول لوله: طول لوله بر حسب متر است.

مثال: بیایید وزن یک لوله 12 متری با قطر خارجی 114.3 میلی‌متر (لوله ۴ اینچ) و ضخامت 6.02 میلی‌متر را محاسبه کنیم:

وزن کل شاخه ۱۲ متری = (قطر خارجی - ضخامت) × ضخامت × 0.0246615 × طول

192.84 کیلوگرم = (114.3 - 6.02) × 6.02 × 0.0246615 × 12

بنابراین، وزن استاندارد یک شاخه ۱۲ متری لوله ۴ اینچ رده ۴۰، برابر با ۱۹۲.۸۴ کیلوگرم است.

جدول وزن لوله‌های پرکاربرد

در بازار، لوله‌ها اغلب با سایز اینچی شناخته می‌شوند. جدول زیر، مشخصات فنی و وزن استاندارد هر سایز را به تفکیک نشان می‌دهد.

قطر لوله فولادی (inch) قطر لوله فولادی (mm) ضخامت (mm) وزن هر متر (kg)
۱/۲۲۱/۳۱۰.۵۱
۱/۲۲۱/۳۱/۲۵۰.۶۳
۱/۲۲۱/۳۱/۵۰.۷۴
۱/۲۲۱/۳۲۰.۹۷
۱/۲۲۱/۳۲/۵۱.۲۱
۱/۲۲۱/۳۳۱.۴۵
۳/۴۲۶/۷۱۰.۶۶
۳/۴۲۶/۷۱/۲۵۰.۷۹
۳/۴۲۶/۷۱/۵۰.۹۶
۳/۴۲۶/۷۲۱.۲۴
۳/۴۲۶/۷۲/۵۱.۵۲
۳/۴۲۶/۷۳۱.۸۱
۱۳۳/۷۱۰.۸۳
۱۳۳/۷۱/۲۵۱.۰۲
۱۳۳/۷۱/۵۱.۲۳
۱۳۳/۷۲۱.۶۱
۱۳۳/۷۲/۵۱.۹۴
۱۳۳/۷۳۲.۳۲
۱۳۳/۷۳/۵۲.۶۸
۱۳۳/۷۴۳.۰۵
۱-۱/۴۴۲/۲۱۱.۰۴
۱-۱/۴۴۲/۲۱/۲۵۱.۲۸
۱-۱/۴۴۲/۲۱/۵۱.۵۴
۱-۱/۴۴۲/۲۲۲.۰۱
۱-۱/۴۴۲/۲۲/۵۲.۴۸
۱-۱/۴۴۲/۲۳۲.۹۵
۱-۱/۴۴۲/۲۳/۵۳.۴۸
۱-۱/۴۴۲/۲۴۳.۸۵
۱-۱/۲۴۸/۳۱۱.۱۹
۱-۱/۲۴۸/۳۱/۲۵۱.۴۸
۱-۱/۲۴۸/۳۱/۵۱.۷۷
۱-۱/۲۴۸/۳۲۲.۲۹
۱-۱/۲۴۸/۳۲/۵۲.۸۱
۱-۱/۲۴۸/۳۳۳.۳۸
۱-۱/۲۴۸/۳۳/۵۳.۹۱
۱-۱/۲۴۸/۳۴۴.۴۲
۲۶۰/۳۱۱.۴۹
۲۶۰/۳۱/۲۵۱.۸۵
۲۶۰/۳۱/۵۲.۲۱
۲۶۰/۳۲۲.۹۳
۲۶۰/۳۲/۵۳.۶۴
۲۶۰/۳۳۴.۳۲
۲۶۰/۳۳/۵۵.۰۱
۲۶۰/۳۴۵.۶۲
۲۶۰/۳۴/۵۶.۲۶
۲۶۰/۳۵۶.۹
۲۶۰/۳۵/۵۷.۶۳
۲۶۰/۳۶۸.۱۳
۲-۱/۲۷۶۱/۵۲.۷۹
۲-۱/۲۷۶۲۳.۷
۲-۱/۲۷۶۲/۵۴.۵۹
۲-۱/۲۷۶۳۵.۴۸
۲-۱/۲۷۶۳/۵۶.۳۵
۲-۱/۲۷۶۴۷.۲
۲-۱/۲۷۶۴/۵۸.۰۴
۲-۱/۲۷۶۵۸.۸۹
۲-۱/۲۷۶۵/۵۹.۸۵
۲-۱/۲۷۶۶۱۰.۵۱
۳۸۸/۹۲۴.۳۸
۳۸۸/۹۲/۵۵.۴۶
۳۸۸/۹۳۶.۵۱
۳۸۸/۹۳/۵۷.۵۶
۳۸۸/۹۴۸.۵۸
۳۸۸/۹۴/۵۹.۵۸
۳۸۸/۹۵۱۰.۵۷
۳۸۸/۹۵/۵۱۱.۷۴
۳۸۸/۹۶۱۲.۵۱
۴۱۱۴/۳۲۵.۶۸
۴۱۱۴/۳۲/۵۶.۹۸
۴۱۱۴/۳۳۸.۳۸
۴۱۱۴/۳۳/۵۹.۷۶
۴۱۱۴/۳۴۱۱.۱۸
۴۱۱۴/۳۴/۵۱۲.۴۳
۴۱۱۴/۳۵۱۳.۷۵
۴۱۱۴/۳۵/۵۱۵.۲۱
۴۱۱۴/۳۶۱۶.۲۶
۵۱۴۰/۳۲/۵۸.۶۲
۵۱۴۰/۳۳۱۰.۳۶
۵۱۴۰/۳۳/۵۱۱.۹۵
۵۱۴۰/۳۴۱۳.۷۲
۵۱۴۰/۳۴/۵۱۵.۳۹
۵۱۴۰/۳۵۱۶.۹۵
۵۱۴۰/۳۵/۵۱۸.۷۵
۵۱۴۰/۳۶۲۰.۵۱
۶۱۶۸/۳۲/۵۱۰.۴۸
۶۱۶۸/۳۳۱۲.۵۸
۶۱۶۸/۳۳/۵۱۴.۶۹
۶۱۶۸/۳۴۱۶.۷۴
۶۱۶۸/۳۴/۵۱۸.۸۱
۶۱۶۸/۳۵۲۰.۷۹
۶۱۶۸/۳۵/۵۲۲.۷
۶۱۶۸/۳۶۲۴.۸۴
۶۱۶۸/۳۶/۵۲۶.۳۵
۶۱۶۸/۳۷۲۸.۶۸
۸۲۱۹/۱۳۱۶.۰۸
۸۲۱۹/۱۳/۵۱۸.۷۴
۸۲۱۹/۱۴۲۱.۳۹
۸۲۱۹/۱۴/۵۲۴.۰۳
۸۲۱۹/۱۵۲۶.۶۵
۸۲۱۹/۱۵/۵۲۹.۲۷
۸۲۱۹/۱۶۳۱.۸۹
۸۲۱۹/۱۶/۵۳۴.۴۴
۸۲۱۹/۱۷۳۷.۷۴

چه در حال انتخاب لوله برای یک خط انتقال پرفشار باشید و چه برای یک کاربرد ساده ساختمانی، محاسبه دقیق وزن آن یک اصل جدایی‌ناپذیر برای اطمینان از عملکرد فنی صحیح و مدیریت بهینه هزینه‌هاست.

محاسبه وزن ورق

محاسبه آنلاین وزن ورق فولادی

محاسبه وزن ورق، یکی از مهم‌ترین مراحل در برآورد هزینه و برنامه‌ریزی پروژه‌های صنعتی و ساختمانی است. با ابزار آنلاین محاسبه وزن ورق، می‌توانید وزن انواع ورق را بر اساس ابعاد و ضخامت، به‌سرعت محاسبه کنید.

راهنمای محاسبه وزن ورق و جداول وزنی

وزن ورق فولادی، اصلی‌ترین پارامتر در تعیین قیمت و طراحی مهندسی آن است. از آنجایی که ورق‌ها در کارخانه‌های مختلف و با استانداردهای گوناگون تولید می‌شوند، آشنایی با روش محاسبه و استفاده از جداول وزنی به شما کمک می‌کند تا خریدی دقیق و آگاهانه داشته باشید.

فرمول محاسبه وزن ورق

برای محاسبه وزن ورق، از فرمول استاندارد زیر استفاده می‌شود که بر پایه ابعاد ورق و چگالی فولاد عمل می‌کند.

وزن ورق (کیلوگرم) = طول (متر) × عرض (متر) × ضخامت (میلی‌متر) × چگالی (≈ 7.85)

نکته مهم: وزنی که با این فرمول به دست می‌آید، حدودی است. وزن واقعی محصول پس از قرار گرفتن بر روی باسکول در هنگام تحویل بار مشخص می‌شود.

مثال کاربردی: فرض کنید می‌خواهیم وزن یک شیت ورق با ابعاد ۲ متر در ۱ متر و ضخامت ۲ میلی‌متر را محاسبه کنیم.

مقادیر محاسبه:

طول: ۲ متر

عرض: ۱ متر

ضخامت: ۲ میلی‌متر

چگالی: ۷.۸۵

نتیجه: ۲ × ۱ × ۲ × ۷.۸۵ = ۳۱.۴ کیلوگرم

بررسی کاربرد ورق بر اساس ضخامت

ضخامت ورق، تعیین‌کننده اصلی کاربرد آن در صنایع مختلف است. در ادامه به بررسی موارد مصرف هر ضخامت می‌پردازیم:

  • وزن ورق ۱ میل: این ورق به دلیل ضخامت کم، وزن سبک و قابلیت شکل‌پذیری بالا، گزینه‌ای ایده‌آل برای مصارفی است که ظاهر در آن‌ها اهمیت دارد. از جمله کاربردهای اصلی آن می‌توان به صنعت خودروسازی (ساخت بدنه و قطعات)، تولید لوازم خانگی (مانند بدنه یخچال و اجاق گاز) و ساخت انواع کانال و داکت اشاره کرد.
  • وزن ورق ۱.۵ میل: وزن این ورق که استحکام بیشتری نسبت به ورق ۱ میل دارد، به‌عنوان یک گزینه میانی در ساخت پروفیل‌های سبک ساختمانی، کابینت‌های صنعتی و بدنه دستگاه‌های تهویه مطبوع به کار می‌رود. همچنین در ساخت قطعاتی که نیاز به پرسکاری و شکل‌دهی دارند، کاربرد فراوانی دارد.
  • وزن ورق ۲ میل: وزن ورق ۲ میل یکی از پرمصرف‌ترین ورق‌ها در صنعت و ساختمان است. از این ورق به دلیل مقاومت خوب در ساخت کفی وانت‌بارها و خودروهای سنگین، تولید برخی قطعات ماشین‌آلات کشاورزی و به عنوان ورق پوششی در پروژه‌های ساختمانی استفاده می‌شود.
  • وزن ورق ۳ میل: با ورود به ضخامت ۳ میلی‌متر، کاربردهای ورق بیشتر به سمت مصارف ساختمانی و صنعتی سنگین‌تر می‌رود. از این ورق در ساخت کف‌پوش‌های ساختمانی، ساخت مخازن با فشار پایین و به عنوان بخش‌هایی از شاسی خودروهای سنگین استفاده می‌شود.
  • وزن ورق ۵ میل: وزن ورق ۵ میل به دلیل استحکام قابل توجه، در ساخت قطعات سازه‌ای و ماشین‌آلات سنگین کاربرد دارد. ساخت مخازن تحت فشار، دیگ‌های بخار و بخش‌هایی از سازه‌های دریایی و کشتی‌سازی از جمله کاربردهای اصلی این ورق ضخیم است.
  • وزن ورق ۶ میل: این ورق که در دسته ورق‌های ضخیم قرار می‌گیرد، مقاومت بسیار بالایی در برابر فشار و ضربه دارد. عمده مصرف آن در ساخت قطعات اصلی ماشین‌آلات صنعتی سنگین، ساخت لوله‌های با قطر بالا و پروژه‌هایی است که نیاز به استحکام سازه‌ای بالایی دارند.
  • وزن ورق ۸ میل: ورق ۸ میل یک محصول کاملاً صنعتی و سازه‌ای است که در پروژه‌های خاص به کار می‌رود. از این ورق در ساخت بدنه‌های اصلی ماشین‌آلات راه‌سازی (مانند لودر و بیل مکانیکی)، قالب‌های صنعتی بزرگ و ساخت قطعات پل‌ها استفاده می‌شود.
  • وزن ورق ۱۰ میل: وزن این ورق ضخیم برای کاربردهایی که نیاز به حداکثر مقاومت و دوام دارند، طراحی شده است. ساخت قطعات تحت فشار بالا، تولید قطعات اصلی کشتی و سازه‌های دریایی و همچنین ساخت ماشین‌آلات فوق سنگین از جمله موارد مصرف ورق ۱۰ میل است.

جداول وزن ورق بر اساس کارخانه سازنده

در ادامه، جدول وزن ورق برای سه کارخانه برتر تولیدکننده در ایران آورده شده است.

جدول وزن ورق فولاد مبارکه اصفهان

ضخامت ورق فولادی (mm) عرض (m) طول (m) وزن هر برگ (kg)
3۱.۲۵6۱۷۶.۶۳
3۱.۵6۲۱۱.۹۵
4۱.۲۵6۲۳۵.۵۰
4۱.۵6۲۸۲.۶۰
4.8۱.۵6۳۳۹.۱۲
5۱.۵6۳۵۳.۲۵
6۱.۵6۴۲۳.۹۰
8۱.۵6۵۶۵.۲۰
10۱.۵6۷۰۶.۵۰
12۱.۵6۸۴۷.۸۰
15۱.۵6۱۰۵۹.۷۵
20۱.۵6۱۴۱۳
25۱.۵6۱۷۶۶.۲۵
30۱.۵6۲۱۱۹.۵۰
35۱.۵6۲۴۷۲.۷۵
40۱.۵6۲۸۲۶

جدول وزن ورق فولاد اکسین اهواز

ضخامت ورق (mm) عرض (m) طول (m) وزن هر برگ (kg)
۱۰۲۶۹۴۲
۱۲۲۶۱۱۳۰.۴۰
۱۵۲۶۱۴۱۳
۲۰۲۶۱۸۸۴
۲۵۲۶۲۳۵۵
۳۰۲۶۲۸۲۶
۳۵۲۶۳۲۹۷
۴۰۲۶۳۷۶۸
۴۵۲۶۴۲۳۹
۵۰۲۶۴۷۱۰
۶۰۲۶۵۶۵۲
۷۰۲۶۶۵۹۴

جدول وزن ورق فولاد کاویان

ضخامت ورق (mm) عرض (m) طول (m) وزن هر برگ (kg)
3۱.۲۵6۱۷۶.۶۳
3۱.۵6۲۱۱.۹۵
4۱.۲۵6۲۳۵.۵۰
4۱.۵6۲۸۲.۶۰
4.8۱.۵6۳۳۹.۱۲
5۱.۵6۳۵۳.۲۵
6۱.۵6۴۲۳.۹۰
8۱.۵6۵۶۵.۲۰
10۱.۵6۷۰۶.۵۰
12۱.۵6۸۴۷.۸۰
15۱.۵6۱۰۵۹.۷۵
20۱.۵6۱۴۱۳
25۱.۵6۱۷۶۶.۲۵
30۱.۵6۲۱۱۹.۵۰
35۱.۵6۲۴۷۲.۷۵
40۱.۵6۲۸۲۶

محاسبه آنلاین وزن ورق فولادی

هرچند استفاده از فرمول و جداول وزنی برای درک بهتر محاسبات مفید است, اما سریع‌ترین و دقیق‌ترین راه برای یافتن وزن ورق با ابعاد دلخواه، استفاده از یک ابزار آنلاین است. محاسبه‌گر آنلاین آهن ثمین، به شما کمک می‌کند تا بدون نیاز به محاسبات دستی و تنها با وارد کردن ابعاد، وزن ورق مورد نظر خود را در کسری از ثانیه به دست آورید و از بروز هرگونه خطای انسانی جلوگیری کنید.

محاسبه وزن نبشی

محاسبه آنلاین وزن نبشی

با ابزار آنلاین آهن ثمین، وزن انواع نبشی را بر اساس اندازه بال و ضخامت، به سرعت و بدون خطا محاسبه کنید. محاسبه دقیق وزن، یک پارامتر کلیدی برای مدیریت هزینه، کنترل کیفیت و تضمین استحکام سازه‌ای است.

راهنمای کامل محاسبه وزن و مشخصات فنی نبشی

وزن نبشی، مهم‌ترین پارامتر در تعیین قیمت نهایی آن و یک شاخص کلیدی برای سنجش کیفیت و استحکام محصول است. در ادامه به بررسی کامل انواع نبشی، روش‌های محاسبه وزن و جداول استاندارد آن می‌پردازیم تا شما را برای یک خرید دقیق و مهندسی همراهی کنیم.

وزن انواع نبشی

در بازار فولاد، نبشی‌ها بر اساس وزن و تطابق با جدول اشتال به دو دسته اصلی سبک و سنگین تقسیم می‌شوند.

نبشی سبک

منظور از نبشی سبک، محصولی است که وزن آن نسبت به مقادیر استاندارد در جدول اشتال، کمتر است. این کاهش وزن معمولاً به دلیل ضخامت کمتر نبشی است. این نوع نبشی‌ها برای کاربردهایی که باربری سنگین مد نظر نیست، گزینه‌ای اقتصادی و بسیار پرکاربرد هستند.

  • وزن نبشی ۳ سبک: این نبشی که معمولاً با ضخامت ۲.۵ میلی‌متر تولید می‌شود، یکی از پرکاربردترین انواع در سازه‌های سبک است. به دلیل وزن کم (حدود ۱.۱۷ کیلوگرم بر متر)، برای ساخت درب و پنجره، قاب‌بندی‌های سبک و سازه‌هایی با باربری کم مناسب است.
  • وزن نبشی ۴ سبک: این نبشی در ضخامت‌های متنوعی مانند ۲، ۲.۵ و ۳ میلی‌متر تولید می‌شود که هر کدام وزن متفاوتی دارند. این تنوع باعث می‌شود نبشی ۴ سبک در پروژه‌های ساختمانی با نیازهای مختلف وزن و استحکام، گزینه‌ای مناسب و اقتصادی باشد.
  • وزن نبشی ۵ سبک: این نوع نبشی معمولاً در ضخامت‌های ۳ و ۴ میلی‌متر تولید می‌شود. وزن آن با ضخامت ۳ میلی‌متر حدود ۲.۳۵ کیلوگرم بر متر و با ضخامت ۴ میلی‌متر حدود ۳.۱۴ کیلوگرم بر متر است. این محصول برای سازه‌های کم‌وزن و پروژه‌های اقتصادی ایده‌آل است.

نبشی سنگین

نبشی سنگین به محصولی گفته می‌شود که وزن آن با مقادیر ثبت شده در جدول اشتال مطابقت دارد یا بر اساس فرمول‌های تقریبی رایج در بازار محاسبه می‌شود. این نبشی‌ها به دلیل داشتن ضخامت و وزن استاندارد، برای پروژه‌های حساس و سازه‌هایی که نیاز به استحکام و تحمل بار بالا دارند، استفاده می‌شوند.

  • وزن نبشی ۴ سنگین: این نبشی با ضخامت استاندارد ۴ میلی‌متر تولید شده و وزن هر متر آن حدود ۲.۵۱ کیلوگرم است. این محصول در سازه‌های نیمه‌سنگین کاربرد دارد و به دلیل ضخامت استاندارد، تحمل بار آن به طور قابل توجهی بالاتر از نوع سبک است.
  • وزن نبشی ۵ سنگین: این نبشی با ابعاد ۵۰×۵۰ و ضخامت ۵ میلی‌متر، وزنی برابر با ۳.۹۲ کیلوگرم بر متر دارد. این وزن بالا باعث افزایش دوام و پایداری سازه می‌شود و معمولاً در ساخت سازه‌های فلزی، ستون‌های باربر و اتصالات مقاوم مورد استفاده قرار می‌گیرد.
  • وزن نبشی ۶ سنگین: این نبشی با سایز ۶۰×۶۰ و ضخامت ۶ میلی‌متر، وزنی حدود ۵.۶۵ کیلوگرم بر متر دارد. این محصول کاربرد گسترده‌ای در پروژه‌های صنعتی، سازه‌های فلزی، پل‌ها و اسکلت‌های سنگین دارد.
  • وزن نبشی ۸ سنگین: این مقطع فولادی سنگین و بسیار مقاوم با ابعاد ۸۰×۸۰ و ضخامت ۸ میلی‌متر، وزنی معادل ۱۰.۰۴ کیلوگرم بر متر دارد. استحکام فوق‌العاده این نبشی، آن را برای استفاده در ساخت سوله‌ها، سازه‌های مرتفع و پل‌سازی مناسب کرده است.

فرمول محاسبه وزن نبشی

برای محاسبه وزن تقریبی نبشی، می‌توانید از فرمول‌های زیر که بر اساس ابعاد و چگالی فولاد (۷.۸۵) عمل می‌کنند، استفاده نمایید.

فرمول محاسبه وزن نبشی بال مساوی

وزن (کیلوگرم) = [چگالی × طول شاخه (m) × ضخامت (mm) × اندازه بال (mm) × 2] / 1000

مثال: محاسبه وزن یک شاخه ۱ متری نبشی ۵۰×۵۰ با ضخامت ۵ میلی‌متر:

جایگذاری در فرمول:

وزن = [7.85 × 1 × 5 × 50 × 2] / 1000

وزن = [3925] / 1000

نتیجه: = 3.925 کیلوگرم بر متر

فرمول محاسبه وزن نبشی بال نامساوی

وزن (کیلوگرم) = [چگالی × طول (m) × ضخامت (mm) × (اندازه بال بزرگ (mm) + اندازه بال کوچک (mm))] / 1000

مثال: محاسبه وزن یک شاخه ۱ متری نبشی ۱۰۰×۵۰ با ضخامت ۸ میلی‌متر:

جایگذاری در فرمول:

وزن = [7.85 × 1 × 8 × (100 + 50)] / 1000

وزن = [7.85 × 8 × 150] / 1000

وزن = [9420] / 1000

نتیجه: = 9.42 کیلوگرم بر متر

جدول وزن نبشی بال مساوی

این جدول وزن شاخه‌های ۶ و ۱۲ متری نبشی‌های بال مساوی را بر اساس سایز استاندارد آن‌ها نشان می‌دهد.

سایز نبشی (mm) وزن شاخه ۶متری (kg) وزن شاخه ۱۲متری (kg)
L30×30×38.4816.96
L40×40×415.0730.14
L50×50×523.5547.10
L60×60×633.9167.82
L80×80×860.29120.58
L100×100×1094.20188.40
L120×120×12135.65271.30

در نهایت، چه از نبشی بال مساوی استفاده کنید و چه بال نامساوی، محاسبه دقیق وزن آن کلید مدیریت هزینه‌ها و تضمین استحکام اتصالات در سازه شماست. ابزار آنلاین و جدول مرجع آهن ثمین، این محاسبات را برای انواع نبشی، ساده و قابل اعتماد می‌کنند.

محاسبه وزن ناودانی

محاسبه وزن ناودانی ۶ متری

محاسبه وزن ناودانی ۱۲ متری

محاسبه آنلاین وزن ناودانی

محاسبه آنلاین وزن ناودانی، ابزاری دقیق برای برآورد هزینه و برنامه‌ریزی پروژه‌های شماست. در این صفحه با وارد کردن ابعاد، وزن دقیق ناودانی را به دست آورید و با مطالعه جداول وزن، خریدی آگاهانه انجام دهید.

راهنمای وزن و جداول استاندارد ناودانی

وزن ناودانی، اصلی‌ترین پارامتر در تعیین قیمت و یک شاخص کلیدی برای سنجش کیفیت و استحکام این مقطع فولادی است. در ادامه، جداول وزنی استاندارد که در بازار ایران به عنوان مرجع شناخته می‌شوند، ارائه شده است.

جداول وزن ناودانی

برای راحتی شما، اطلاعات وزنی ناودانی در دو جدول مجزا بر اساس طول شاخه‌های ۶ و ۱۲ متری دسته‌بندی شده است.

1. جدول وزن ناودانی ۶ متری

در جدول زیر، می‌توانید وزن شاخه‌های ۶ متری ناودانی در سایزهای ۶ تا ۲۴ سانتی‌متر را مشاهده کنید.

سایز ناودانی (cm) وزن شاخه ۶ متری (kg)
630
843
1053
1263
1475
1685
1897
20113
22133
24144

2. جدول وزن ناودانی ۱۲ متری

وزن ناودانی‌های سبک و سنگین برای شاخه‌های ۱۲ متری در جدول زیر قابل مشاهده است. همان طور که می‌بینید، وزن این محصول در انواع سبک و سنگین و در سایزهای مختلف، متفاوت بوده و باید در هنگام خرید و برای محاسبات پروژه‌های بزرگ، این تفاوت وزنی را با دقت در نظر داشته باشید.

سایز ناودانی (cm) وزن شاخه سبک (kg) وزن شاخه سنگین (kg)
55467
6.57385
884104
10100123
12140160
14155195
16170225
18225265
20-305
22-353
24-405
26-455
28-502
30-555
40420-

روش دقیق محاسبه وزن ناودانی

هرچند مراجعه به جداول، سریع‌ترین راه برای یافتن وزن است، اما آشنایی با فرمول دقیق محاسبه به شما درک عمیق‌تری از مشخصات فنی ناودانی می‌دهد. اساس محاسبه، استفاده از ابعاد مقطع و چگالی فولاد است.

وزن (کیلوگرم) = [[چگالی × طول (m) × [(ضخامت جان (mm) × ارتفاع جان (mm)) + 2 × (ضخامت بال (mm) × عرض بال (mm))]] / 1000]

مثال کاربردی (محاسبه وزن ناودانی سنگین سایز ۸)

بیایید با یک مثال، وزن یک شاخه ۱۲ متری ناودانی سنگین سایز ۸ را با استفاده از فرمول محاسبه کنیم.

مرحله ۱: استخراج ابعاد استاندارد (به میلی‌متر)

ارتفاع کل (h): ۸۰ میلی‌متر

عرض بال (b): ۴۵ میلی‌متر

ضخامت جان (tw): ۶ میلی‌متر

ضخامت متوسط بال (tf): ۸ میلی‌متر

ارتفاع جان:

ارتفاع کل - (۲ × ضخامت بال) = ۸۰ - (۲ × ۸) = ۶۴ میلی‌متر

مرحله ۲: جایگذاری مقادیر در فرمول

مقادیر محاسبه:

چگالی: ۷.۸۵

طول: ۱۲ متر

ضخامت جان: ۶ میلی‌متر

ارتفاع جان: ۶۴ میلی‌متر

ضخامت بال: ۸ میلی‌متر

عرض بال: ۴۵ میلی‌متر

محاسبه نهایی:

وزن = [[7.85 × 12 × [(6 × 64) + 2 × (8 × 45)]] / 1000]

وزن = [[94.2 × [384 + 720]] / 1000]

وزن = [[94.2 × 1104] / 1000]

وزن = [103996.8] / 1000 ≈ 104 کیلوگرم

نتیجه‌گیری: همانطور که مشاهده می‌کنید، عدد به دست آمده از فرمول (۱۰۴ کیلوگرم) دقیقاً با وزن ناودانی سنگین سایز ۸ در "جدول وزن ناودانی ۱۲ متری" که در بالا ارائه شده، مطابقت دارد.

محاسبه وزن قوطی مربع و مستطیل

محاسبه آنلاین وزن قوطی پروفیل

در هر سازه، از قاب یک پنجره تا اسکلت یک ماشین صنعتی، وزن پروفیل قوطی نقشی تعیین‌کننده در هزینه و استحکام آن دارد. ابزار آنلاین آهن ثمین به شما کمک می‌کند تا این عدد کلیدی را برای انواع پروفیل مربع و مستطیل به سادگی محاسبه کرده و برآورد دقیقی از هزینه‌های پروژه خود داشته باشید.

راهنمای کامل وزن و مشخصات فنی قوطی پروفیل

وزن قوطی پروفیل، پارامتری فراتر از قیمت‌گذاری است؛ این عدد شناسنامه فنی محصول بوده و ضخامت، کیفیت و در نهایت استحکام سازه‌ای آن را مشخص می‌کند. در ادامه این راهنما، با بررسی انواع پروفیل، فرمول‌های محاسبه و جداول استاندارد، ابزارهای لازم برای یک انتخاب مهندسی و خرید دقیق را در اختیار شما قرار می‌دهیم.

انواع قوطی پروفیل و کاربرد آن‌ها

قوطی پروفیل‌ها بر اساس شکل سطح مقطع به دو دسته اصلی تقسیم می‌شوند:

قوطی مربع (Square Profile - SHS): این پروفیل‌ها دارای سطح مقطع مربعی با ابعاد یکسان (مانند ۴۰×۴۰ میلی‌متر) هستند. به دلیل استحکام بالا در هر دو محور، در ساخت ستون‌ها، نرده‌ها، پایه‌های میز و صندلی و اسکلت‌بندی‌های ساختمانی کاربرد فراوانی دارند.

قوطی مستطیل (Rectangular Profile - RHS): این پروفیل‌ها دارای سطح مقطع مستطیلی با طول و عرض متفاوت (مانند ۴۰×۲۰ میلی‌متر) هستند. از آن‌ها در ساخت در و پنجره، پوشش سقف سوله‌ها و سازه‌هایی که در یک جهت نیاز به مقاومت بیشتری دارند، استفاده می‌شود.

فرمول محاسبه وزن قوطی مربعی

برای محاسبه وزن تقریبی قوطی پروفیل، می‌توانید از فرمول‌های زیر که بر اساس ابعاد و چگالی فولاد (۷.۸۵) عمل می‌کنند، استفاده نمایید.

وزن (کیلوگرم) = [۴ × اندازه بال (mm) × ضخامت (mm) × طول شاخه (m) × ۷.۸۵] / ۱۰۰۰

مثال: محاسبه وزن یک شاخه ۶ متری قوطی ۴۰×۴۰ با ضخامت ۲ میلی‌متر:

جایگذاری در فرمول:

وزن = [۴ × ۴۰ × ۲ × ۶ × ۷.۸۵] / ۱۰۰۰

وزن = [۱۵۰۷۲] / ۱۰۰۰

نتیجه: = ۱۵.۰۷ کیلوگرم

فرمول محاسبه وزن قوطی مستطیلی

وزن (کیلوگرم) = [۲ × (طول + عرض) (mm) × ضخامت (mm) × طول شاخه (m) × ۷.۸۵] / ۱۰۰۰

مثال: محاسبه وزن یک شاخه ۶ متری قوطی ۸۰×۴۰ با ضخامت ۳ میلی‌متر:

جایگذاری در فرمول:

وزن = [۲ × (۸۰ + ۴۰) × ۳ × ۶ × ۷.۸۵] / ۱۰۰۰

وزن = [۲ × ۱۲۰ × ۳ × ۶ × ۷.۸۵] / ۱۰۰۰

وزن = [۳۳۹۱۲] / ۱۰۰۰

نتیجه: = ۳۳.۹۱ کیلوگرم

جدول وزن قوطی پروفیل

در ادامه، جدول کامل وزن برای هر دو نوع قوطی مربع و مستطیل در ضخامت‌ها و طول‌های رایج ارائه شده است.

سایز قوطی (mm) ضخامت (mm) وزن هر شاخه ۶ متری (kg) وزن هر شاخه ۱۲ متری (kg)
20*2027.54-
20*202.59.42-
40*40215.07-
40*402.518.84-
40*40322.61-
40*40430.14-
40*40537.68-
50*50218.84-
50*502.523.55-
50*50328.26-
50*50437.68-
50*50547.10-
60*40218.84-
60*402.523.55-
60*40328.26-
60*40437.68-
60*40547.10-
80*40222.61-
80*402.528.26-
80*40333.91-
80*40445.22-
80*40556.52-
90*90233.91-
90*902.542.39-
90*90350.87-
90*90467.82-
90*90584.78-
100*40226.38-
100*402.532.97-
100*40339.56-
100*40452.75-
100*40565.94-
120*1202.556.52113.04
120*120367.82135.65
120*120490.43180.86
120*1205113.04226.08
120*1206135.65271.30
135*1352.563.59127.17
135*135376.30152.60
135*1354101.74203.47
135*1355127.17254.34
135*1356152.60305.21

محاسبه وزن پروفیل پرلین

راهنمای فنی و جدول وزن پروفیل پرلین (Z & C)

پروفیل‌های پرلین Z و C، از جمله مقاطع فولادی کلیدی در ساخت سازه‌های سبک، به ویژه سقف سوله‌ها و ساختمان‌های صنعتی هستند. این پروفیل‌ها که از ورق گالوانیزه یا روغنی تولید می‌شوند، وظیفه اصلی انتقال بار سقف به تیرهای اصلی سازه را بر عهده دارند. درک تفاوت‌ها و مشخصات فنی این دو نوع پروفیل، به شما در انتخاب صحیح محصول برای پروژه بسیار کمک می‌کند.

پروفیل سی پرلین (C-Purlin)

پروفیل C یا سی پرلین، همانطور که از نامش پیداست، دارای سطح مقطعی شبیه به حرف C انگلیسی است. این پروفیل‌ها دارای دو بال با اندازه یکسان و لبه‌های برگشته به داخل هستند که به آن‌ها استحکام بیشتری می‌بخشد. به دلیل شکل متقارن، نصب آن‌ها ساده است و معمولاً به عنوان تیرهای فرعی در دیوارها، کف‌ها و به خصوص در دهانه‌های کوتاه سقف به کار می‌روند.

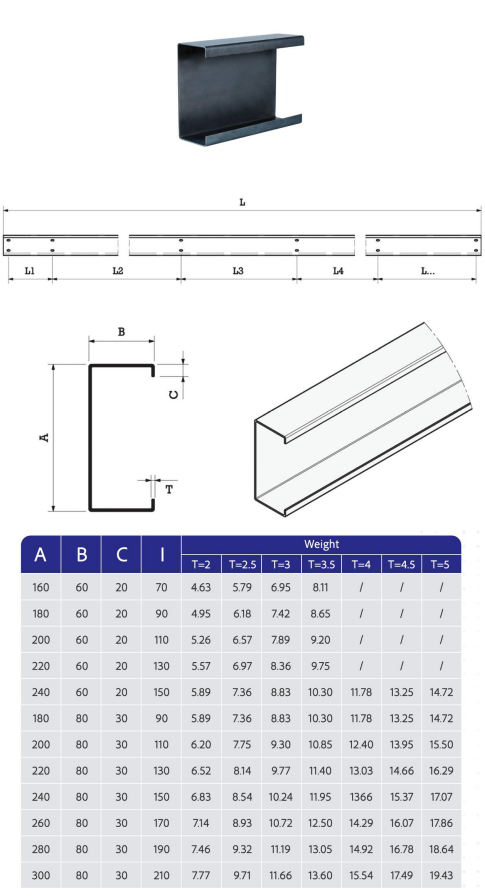

جدول مشخصات و وزن پروفیل سی پرلین (C-Purlin)

پروفیل سی پرلین

پروفیل زد پرلین (Z-Purlin)

پروفیل Z یا زد پرلین، دارای سطح مقطعی شبیه به حرف Z انگلیسی است. مهم‌ترین ویژگی و مزیت این پروفیل، شکل نامتقارن آن است که اجازه می‌دهد دو شاخه از آن در محل اتصال به ستون، در یکدیگر همپوشانی داشته باشند. این قابلیت همپوشانی، یک تیر ممتد و یکپارچه ایجاد می‌کند که استحکام و ظرفیت باربری سقف را به شکل چشمگیری افزایش می‌دهد. به همین دلیل، پروفیل Z بهترین گزینه برای استفاده در سقف‌هایی با دهانه‌های بزرگ است.

جدول مشخصات و وزن پروفیل زد پرلین (Z-Purlin)

پروفیل زد پرلین - پانچ شده و لبه دار
